(3) soft bake
: PR 도포 후 약 100도의 온도에서 bake → PR 내 잔류 solvent를 확실히 제거.
*PR 내 solvent가 잔류한다면?
: 후속 노광 step에서 증발되면서 마스크나 노광설비의 렌즈를 오염. 노광 품질에도 악영향.
(4) mask align
<WHAT>
: wafer를 노광설비로 옮긴 후, mask와 wafer를 정렬하는 작업.
<WHY>
: wafer 위에 PR 패턴을 정확한 위치에 새기기 위해.
<HOW>

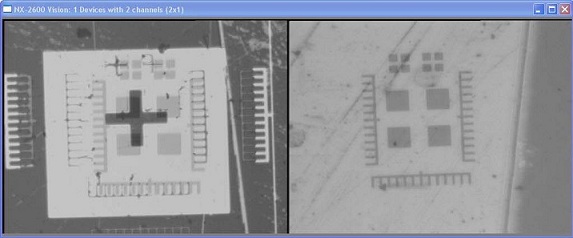

: mask align을 위한 기준점으로 mask의 die와 die 사이 빈 영역에 사각형과 십자가 모양의 align key 패턴을 미리 만들어 놓는다.
*align 정렬이 한계점이상 틀어진다면?
: 소자의 특성이 나빠지거나 수율 loss 등의 불량이 발생.
(5) exposure
<WHAT>
: PR에 광을 노출시키는 작업.
<HOW>
: 단파장의 파장이 PR내부의 PAC를 파괴 → 현상 step에서 선택적 제거.
1) parameter
: 단파장 광의 에너지, 노출방식, 노출시간.
2) exposure 방식

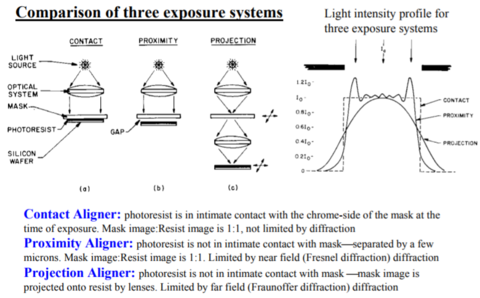

- 광을 노출하는 방식에 따른 분류
1) stepper: mask와 렌즈를 통해 광을 단 한 번에 wafer에 exposure.
2) scanner: 광을 좁은 선으로 scanning하며 움직임 → stepper보다 정밀한 CD와 overlay 확보 (현재 널리 적용하는 방식).
→ 최신 photo 설비는 두 방식을 동시에 지원. - mask의 위치에 따른 분류: contact, proximity, projection.
contact | proximity | projection | |
mask 크기 : 실물 | 1:1 | 1:1 | 5:1 |
해상도 | 낮음 | 낮음 | 높음 |
shot 수 | 1회 | 1회 | 여러 번 |
*shot 수: 한 장의 wafer에서 총 노광의 횟수
= shot 수가 적을수록 생산성↑ → shot 수를 줄일 수 있도록 die size의 X-Y 사이즈를 최적화.
<참고문헌>
이창훈, 반도체 소소제공, 더인 출판사, 2019, pp.125-128.
