2. Photo 공정 순서(1) (HMDS, PR coating)

by Kyle_J 2020. 5. 26.

<1> photo 공정이란?

웨이퍼 위에 PR(photo resist)를 도포하고 광을 투과하여 원하는 패턴을 만드는 공정

=후속 공정에서 원하는 형태를 만들기 위해 사전에 밑그림을 그리는 작업



<2> photo 공정의 순서 (process)

  1. HMDS
  2. PR coating
  3. soft bake
  4. mask align
  5. exposure
  6. PEB (post exposure bake)
  7. develop
  8. hard bake



출처: https://yeonidoggi.tistory.com/57



(1) HMDS 처리

  • bare silicon = 소수성
  • SiO2 = 친수성
  • PR = 유기용매 → 친수성의 막질 위에서 평평하게 퍼지지 않는다.
    ∴ 친수성의 막질 표면을 소수성으로 바꾸어, wafer 위에 PR을 균일하게 도포하기 위해 HMDS 처리.



(2) PR coating

1) PR이란?

  • 단파장에 파괴되는 PAC의 성분이 포함된 유기 용매.
  • 광을 받으면 성질이 변하는 특성을 지님 → 노광을 통해 광을 받은 부분과 받지 않은 부분의 차이를 패턴으로 만들어줌.



2) PR의 구성

  • PR = solvent + resin + PAC
  • solvent: PR을 액체 상태로 유지.
  • resin: 표면과의 접착력을 높여줌.
  • PAC: 단파장의 광을 받으면 성질이 변함.



3) PR의 종류

출처: https://www.samsungsemiconstory.com/1601

positive PR negative PR
광을 받은 부분의 구조가 파괴됨.
→ 광을 받은 부분이 사라짐.
광을 받은 부분의 PAC가 경화됨.
→ 광을 받지 않은 부분이 사라짐.
미세 패터닝에 유리. 기판과 접착력이 강함.
  후속 식각공정의 케미칼에 내성이 강함.



4) coating 방식

 : spin coating

  1. wafer 표면에 PR 소량 떨어뜨림.
  2. wafer 천천히 회전. 원심력으로 PR 균일하게 도포.
  3. 이후 빠르게 회전하여 solvent 성분 탈수, 제거 → PR을 고체 상태로.



5) 확인사항

 : 균일한 도포

  • 균일하지 못하게 도포되면 후속 노광 step에서 공정 산포가 커짐 → 불량의 원인.
  • 원심력 이용하여 도포하기 때문에 중심의 회전 속도가 느림 → 상대적으로 PR 두께가 두꺼울 수 있다.
    ( cf) PR coating 두께 조절 인자: PR 점성계수, wafer 크기(지름), 회전 속도 )



6) 발생 가능한 문제점

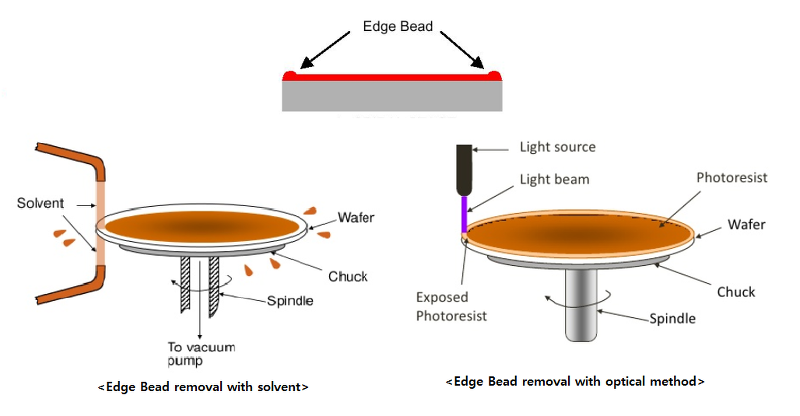

edge bead의 모식도와 해결법 (https://allgo77.tistory.com/60)

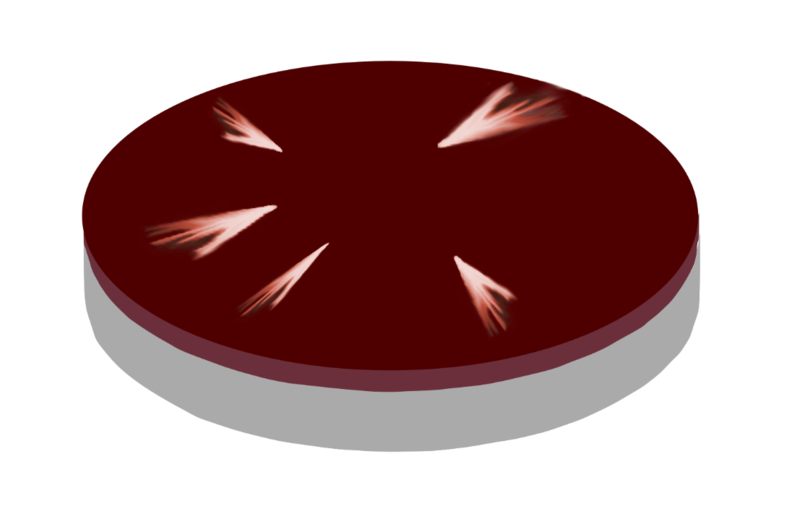

streak 모식도 (출처: https://m.blog.naver.com/tkdwo1018/221459636249)

  1. edge bead
    : 회전을 통해 PR이 밖으로 흘러나갈 때, 표면장력에 의해 wafer edge 부위에 PR이 뭉침.
     → 해결방안: EBR(edge bead removal) = 케미칼이나 노광 방식 이용하여 제거.
  2. streak
    : PR에 이물질이 있는 경우 발생.
     원심력에 의해 이물질이 밖으로 밀려나가면서 흠집을 만듬.
     → 해결방안: PR을 가능한 이물질이 없이 순수한 상태로 공급해준다









<참고문헌>

이창훈, 반도체 소소제공, 더인 출판사, 2019, pp.120-124.
